⚡ ELNS - PRVÁ PRIEBEŽNÁ PÍSOMKA ⚡
1. MERANIE ODPORU A DELIČ NAPÄTIA

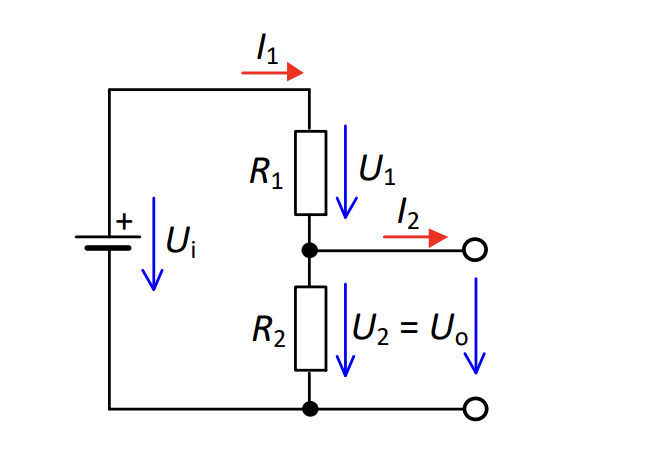

Schéma zapojenia deliča napätia

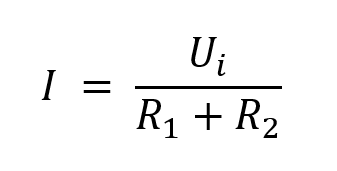

Vzťahy pre výpočet
2. PASÍVNE PRVKY A FREKVENČNÉ FILTRE

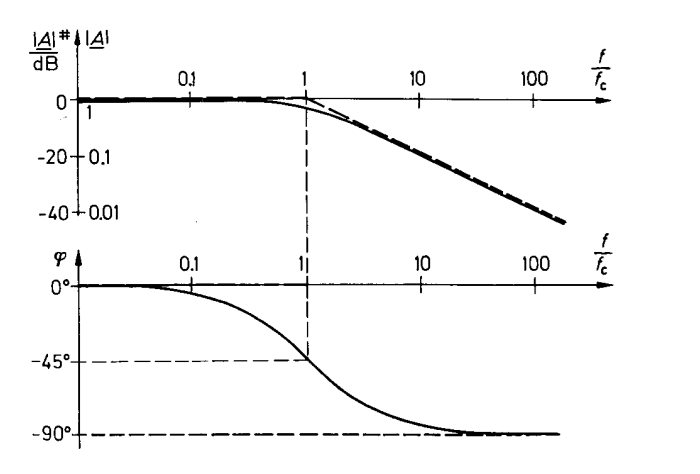

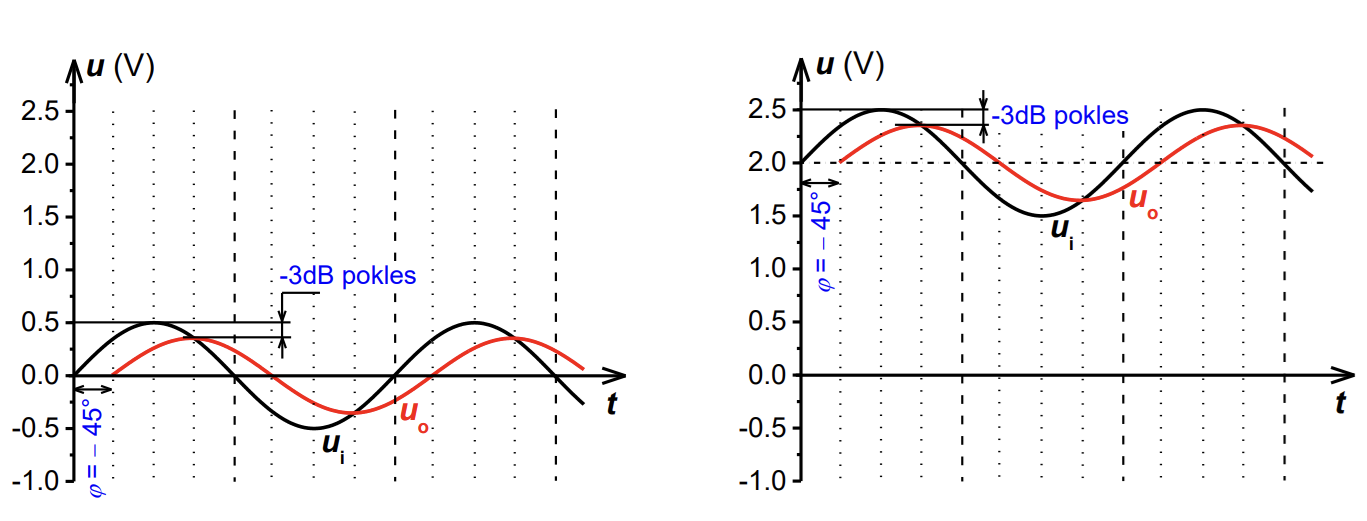

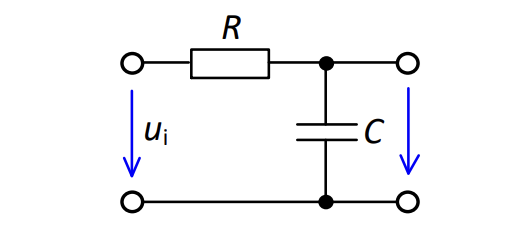

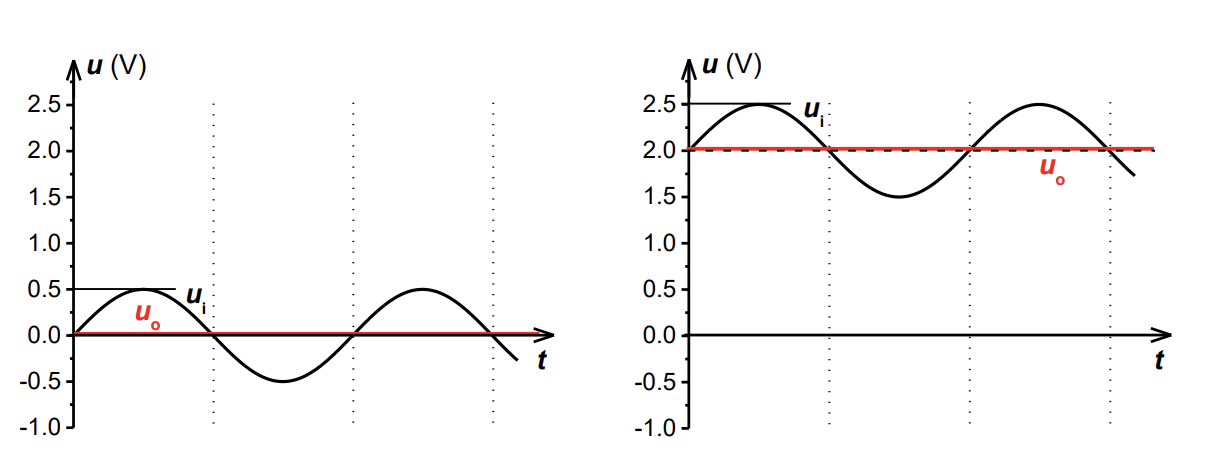

🔽 DP FILTER (Dolnopriepustný)
Pri medznej frekvencii fc:
- Pokles amplitúdy: -3 dB (0.707×)
- Fázový posun: -45°

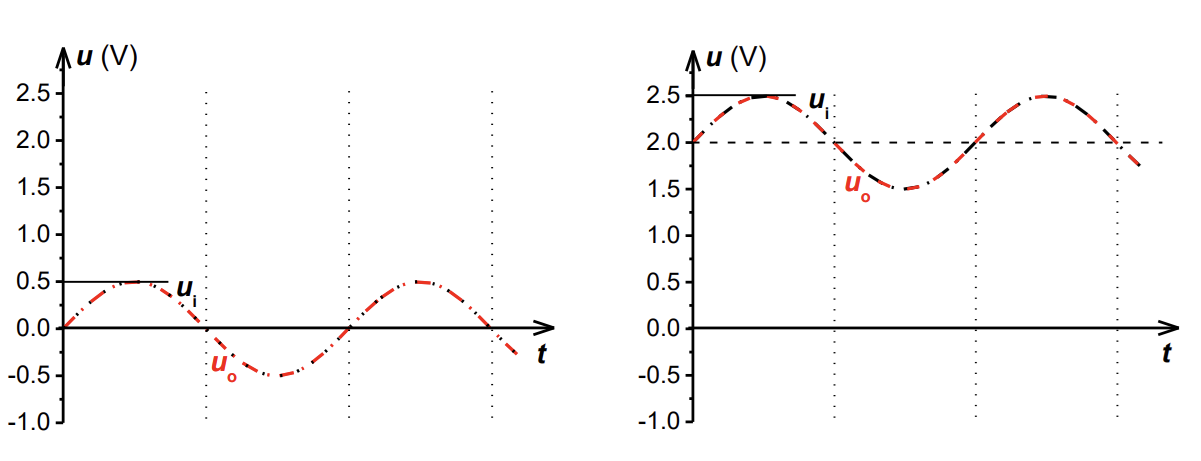

Pri f ≪ fc: Signál prechádza (amplitúda ≈ 1, fáza ≈ 0°)
Pri f ≫ fc: Signál je utlmený (amplitúda → 0, fáza → -90°)

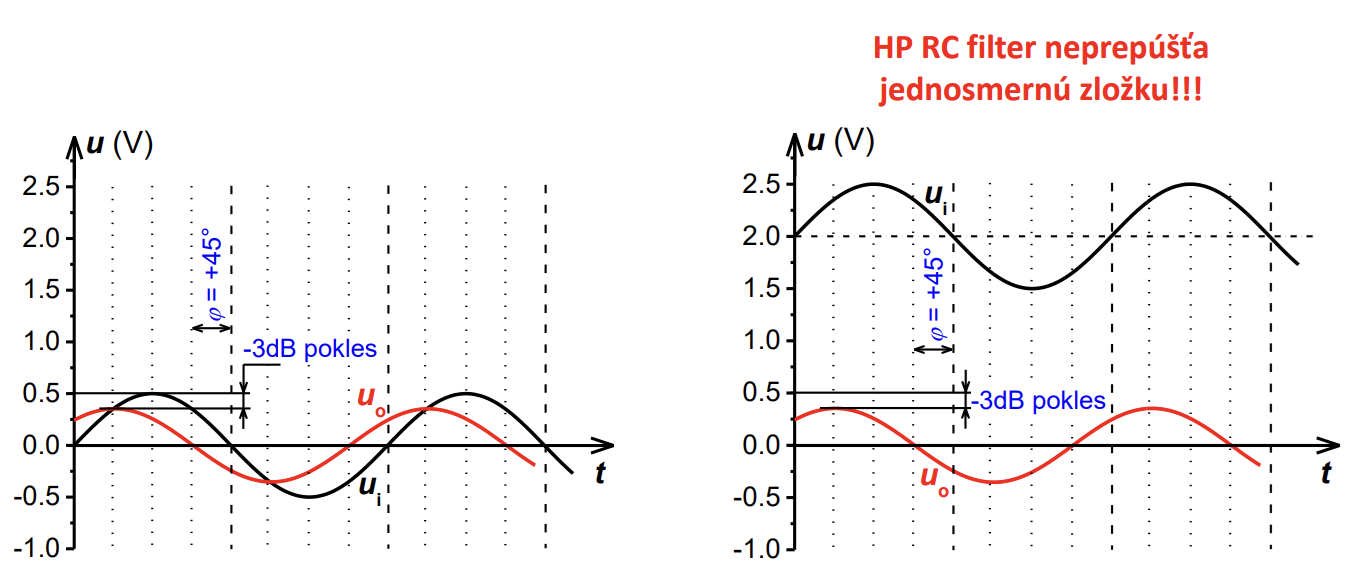

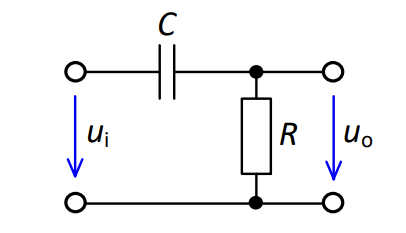

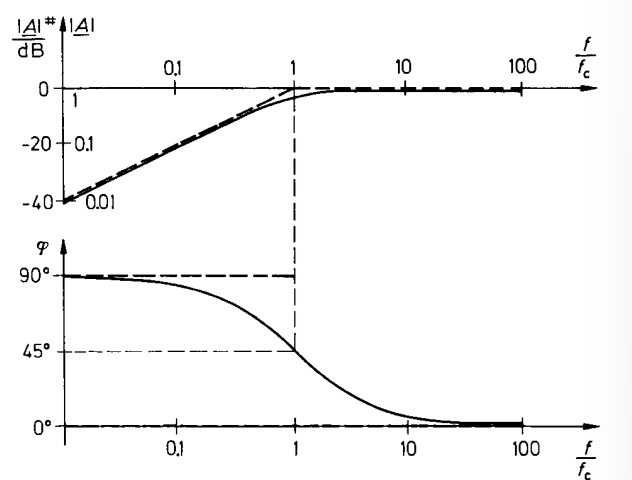

🔼 HP FILTER (Hornopriepustný)
Pri medznej frekvencii fc:
- Pokles amplitúdy: -3 dB (0.707×)
- Fázový posun: +45°

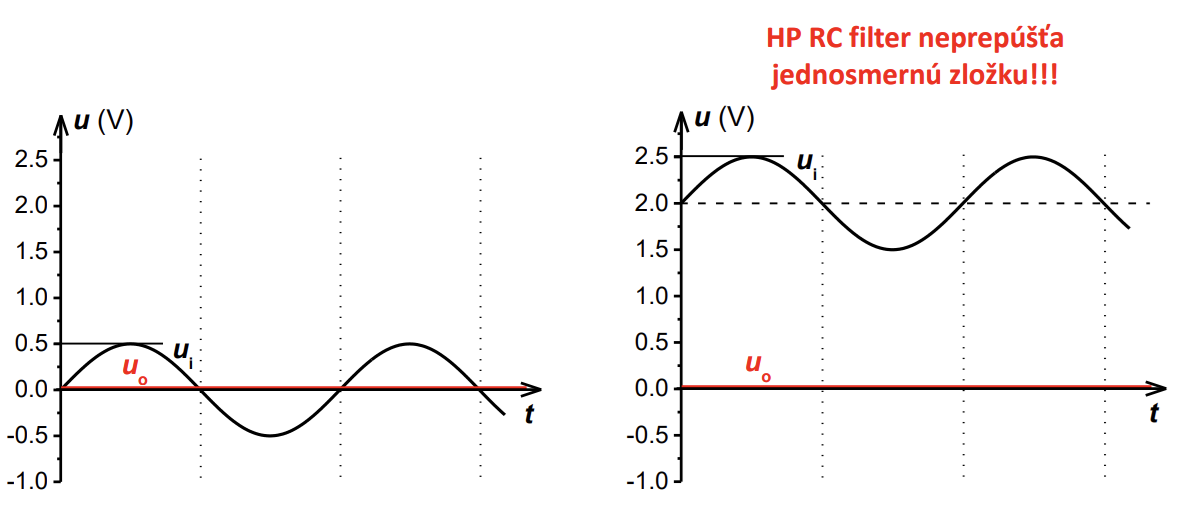

Pri f ≪ fc: Signál je utlmený (amplitúda → 0, fáza → +90°)

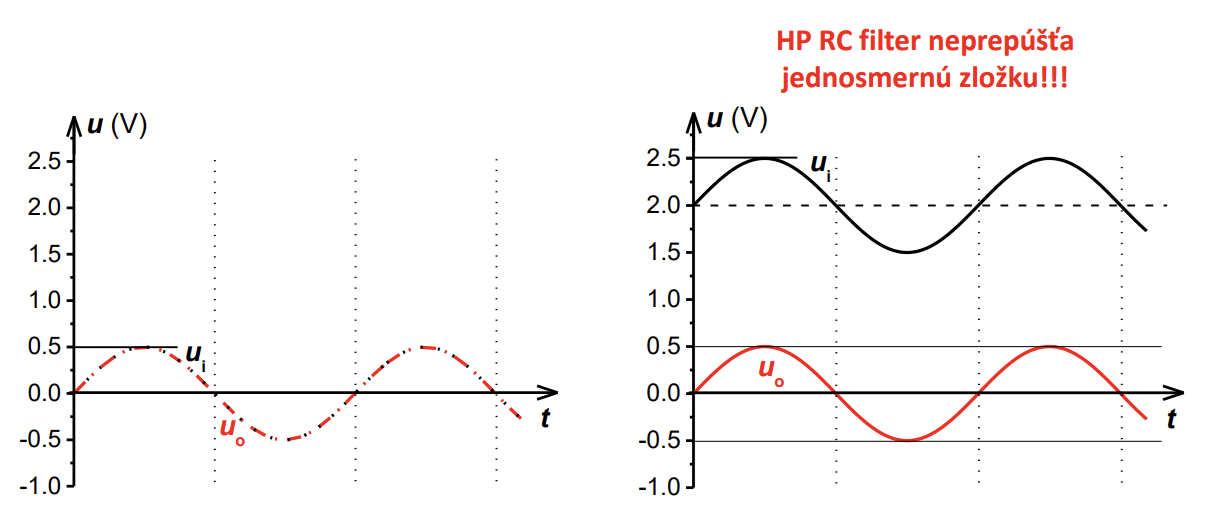

Pri f ≫ fc: Signál prechádza (amplitúda ≈ 1, fáza ≈ 0°)

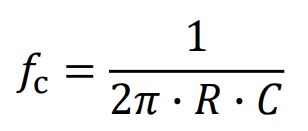

Vzťahy pre oba filtre
3. USMERŇOVACIE DIÓDY

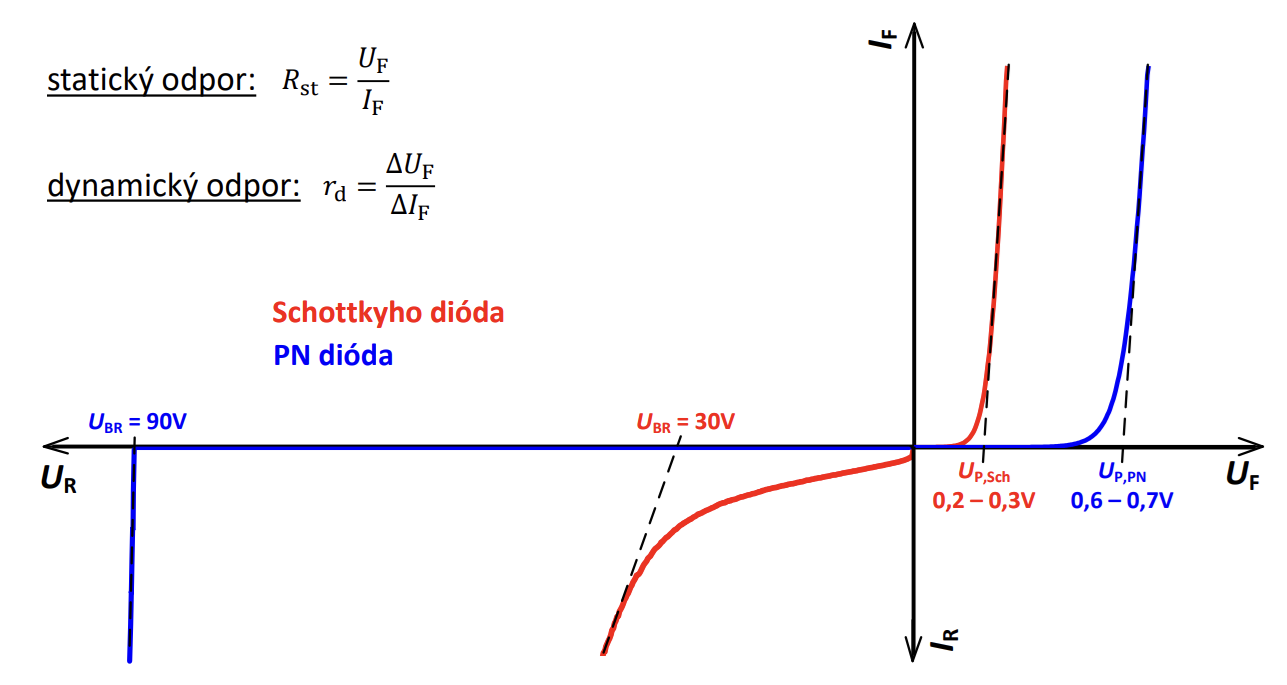

Typy diód a prahové napätia
- pn-dióda (Si): Uprah ≈ 0.7 V
- Schottkyho dióda: Uprah ≈ 0.3 V
Označenie osí: x = U [V], y = I [A]

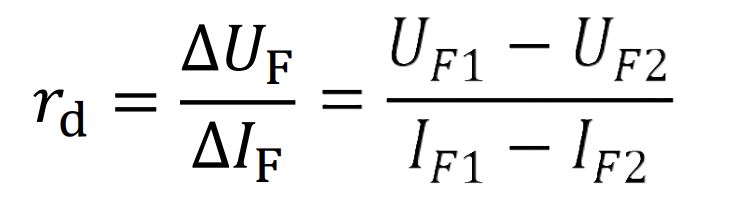

Vzťahy pre odpory (priepustný smer)

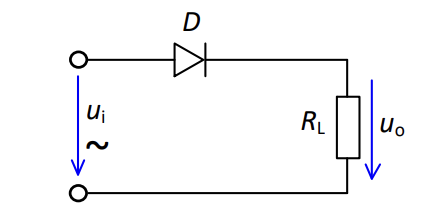

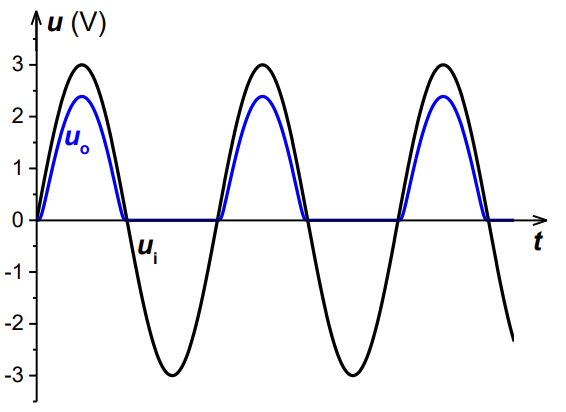

Jednocestný usmerňovač - bez kondenzátora
Označenie osí: x = t [s], y = U [V]

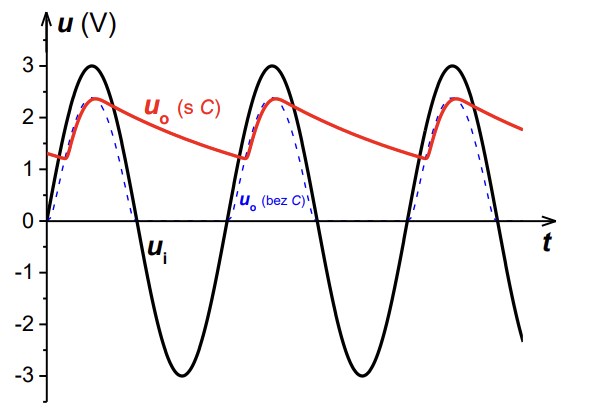

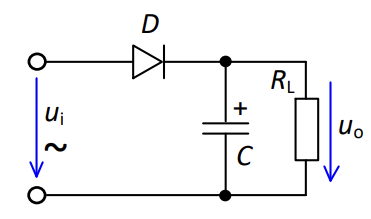

Jednocestný usmerňovač - s kondenzátorom
Označenie osí: x = t [s], y = U [V]

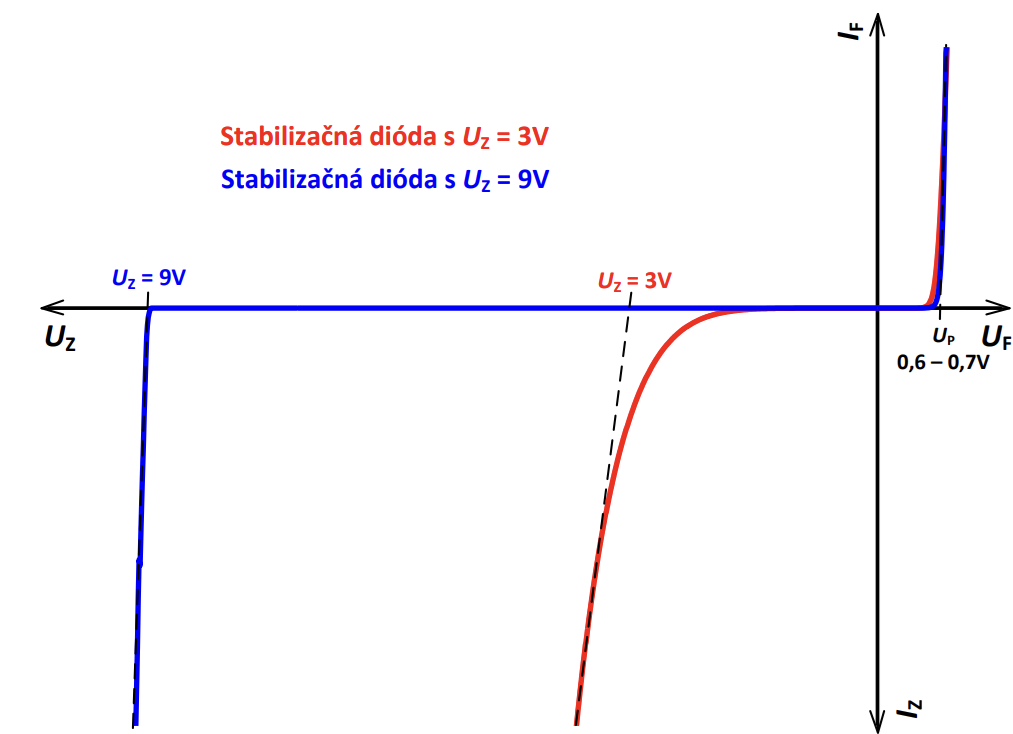

4. STABILIZAČNÉ DIÓDY (Zenerove)
Označenie osí: x = U [V], y = I [A]
Mechanizmy napäťového prierazu
- UZ < 5 V: Zenerov jav (tunelový efekt)
- 5 V < UZ < 7 V: Kombinácia oboch javov
- UZ > 7 V: Lavínový prieriaz
Vzťahy pre odpory (záverný smer)

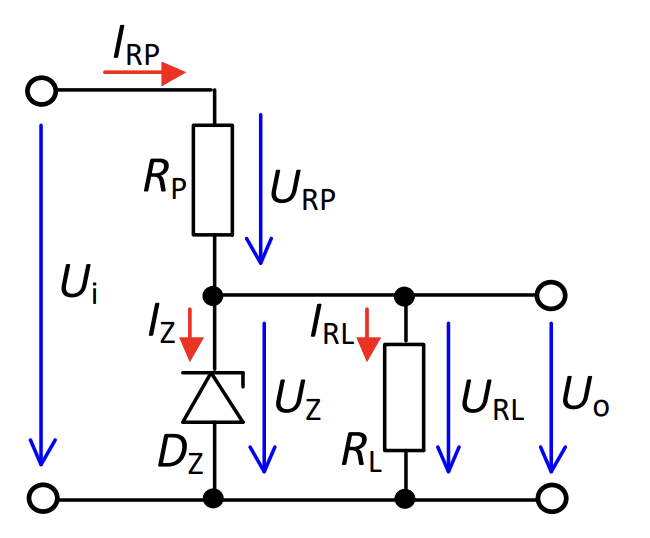

Stabilizátor napätia so Zenerovou diódou

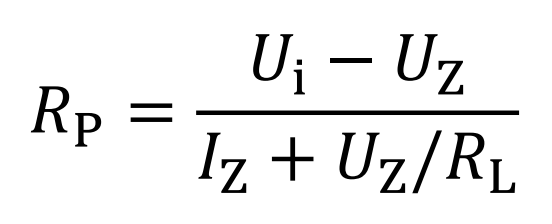

Vzťahy pre výpočet obvodových veličín
⚡ PRAKTICKÉ TIPY NA PÍSOMKU ⚡
Pamätať si základné hodnoty:
- pn-dióda: 0.7 V
- Schottkyho: 0.3 V
- -3 dB = 0.707× amplitúdy
- Fázové posuny: ±45° pri fc
Pri kreslení grafov:
- Vždy označiť osi (x, y) s jednotkami!
- Vyznačiť kľúčové body (Uprah, UZ, fc)
- Ukázať správny tvar kriviek
- Pre VA charakteristiky: priepustný aj záverný smer
Pri výpočtoch:
- Začať od základných vzťahov
- Vyjadriť všetky obvodové veličiny
- Kontrolovať jednotky
- Použiť Kirchhoffove zákony
Časové priebehy:
- Označiť osi (t, U alebo I)
- Ukázať správnu fázu a amplitúdu
- Vyznačiť vzťah vstup vs. výstup
⚠️ DÔLEŽITÉ: Pri stabilizačnej dióde pracujeme v závernom smere!
